Nutacja pocisku to zjawisko, które odnosi się do ruchu obrotowego pocisku wokół jego osi w trakcie lotu, powodującego odchylenia osi obrotu od nominalnej linii lotu. W praktyce oznacza to, że pocisk, oprócz głównego ruchu obrotowego wokół własnej osi, wykonuje dodatkowe oscylacje lub “drgania”.
Sławek podrzucił nam film, który doskonałe obrazuje to zjawisko.
Gdy pocisk jest wystrzeliwany, jego obrót wokół osi (spowodowany gwintowaniem lufy w przypadku pocisków strzeleckich) stabilizuje jego lot, podobnie jak dzieje się to w przypadku wirującej kuli. Jednak z powodu nieregularności w sile napędowej, niesymetrycznego kształtu, lub perturbacji aerodynamicznych, oś obrotu pocisku może zacząć odchylać się od kierunku lotu, co prowadzi do nutacji.
Nutacja pocisku może wpływać na jego trajektorię i celność. Pocisk w czasie lotu może wprowadzać dodatkowe błędy w trajektorii, co utrudnia precyzyjne trafienie w cel. Nutacja jest jednym z efektów, które są analizowane w balistyce zewnętrznej, czyli w nauce zajmującej się badaniem ruchu pocisku od momentu opuszczenia lufy do momentu trafienia w cel.
W kontekście projektowania broni i amunicji, inżynierowie dążą do minimalizowania nutacji, aby zapewnić jak największą celność i stabilność lotu pocisku.
W balistyce zewnętrznej stabilizacja pocisku w locie, a w szczególności jego odporność na nutację, jest związana z tzw. współczynnikiem żyioskopowym stabilizacji, oznaczanym jako S. Ten współczynnik określa zdolność pocisku do utrzymania stabilnego lotu pod wpływem nutacji.

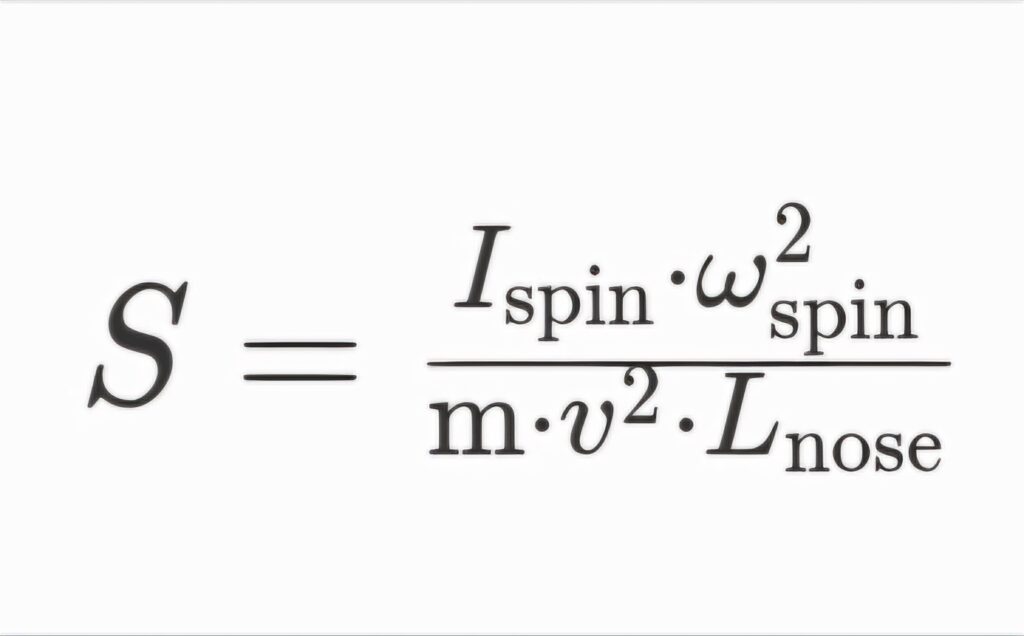

Współczynnik stabilizacji żyroskopowej można wyrazić wzorem
gdzie:
- ( I_{\text{spin}} ) — moment bezwładności pocisku względem jego osi obrotu,
- ( \omega_{\text{spin}} ) — prędkość kątowa obrotu pocisku (związana z prędkością obrotową pocisku),
- ( m ) — masa pocisku,
- ( v ) — prędkość liniowa pocisku w locie,
- ( L_{\text{nose}} ) — długość pocisku (odległość od środka ciężkości do czubka pocisku).
Wartość współczynnika ( S ) pomaga określić stabilność pocisku:
- Jeśli ( S > 1 ), pocisk jest żyroskopowo stabilny, co oznacza, że jego lot jest stabilny i odporny na nutację.
- Jeśli ( S < 1 ), pocisk jest żyroskopowo niestabilny, co oznacza, że pocisk ma tendencję do wpadania w niestabilny ruch nutacyjny, co może znacząco wpływać na jego celność.
W rzeczywistości wzory te mogą być bardziej złożone, biorąc pod uwagę również inne czynniki aerodynamiczne, takie jak opór powietrza, jednak powyższy wzór daje ogólne pojęcie o tym, jak projektuje się pociski, aby były stabilne w locie.

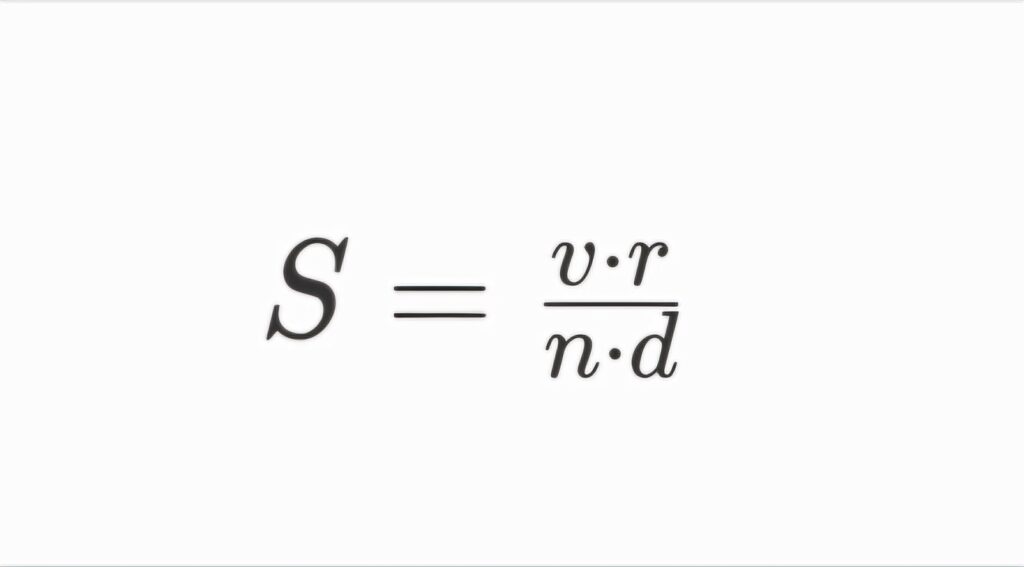

Innym, bardziej ogólnym wzorem, który można spotkać w literaturze dotyczącej balistyki, jest wzór Donica:
gdzie:
- ( v ) — prędkość wylotowa pocisku,
- ( r ) — promień krzywizny toru pocisku,
- ( n ) — liczba obrotów pocisku na jednostkę odległości (najczęściej w kalibrach na obrót),
- ( d ) — średnica pocisku.
Ten wzór także służy do oceny stabilności pocisku, a jego wynik porównuje się do wartości empirycznie ustalonych jako stabilne.
Poprawne dobrane wartości tych parametrów pozwala na projektowanie pocisków o dużej stabilności lotu, minimalizując wpływ nutacji.
